電動執行機構與閥門安裝要求
時間：2016-11-16 14:50:37 來源：貫良自控閥門 點擊：0次
電動執行器將驅動裝置和傳動機構設計成一體，具有體積小、重量輕、外型美觀的特點。貫良自控閥門專業從事電動執行器、角行程電動頭、閥門電動裝置、電動執行機構、精型電動閥門，及自動化控制系統的研究。電動執行機構與閥門安裝要求有哪些？有以下四點。
一、安裝環境
電動執行器即可在室內安裝，也可在室外安裝。
電動執行器屬非防爆產品，請注意避開易燃、易爆等環境。
要長期有雨水、原料等飛濺物和陽光直射的環境，需要安裝保護整體的防護裝置。
請預留接線、手動操作等維修用空間。
周邊環境溫度-30~+60℃范圍內。
二、工作介質溫度
與閥門配套使用時，工作介質溫度傳到機體上面，機體溫度會升高。
工作介質是高溫時，與閥門連接的支架起減少熱傳導作用。
工作介質溫度60℃以下時請選用標準支架。
工作介質溫度60℃以上時請選用標準支架。
三、安裝在閥門上
手動轉動閥門，確定無異常情況，并使用閥門處于全閉位置。
將支架固定在閥門上。
將聯軸器一端套在閥門芯軸上。
將電動執行機構轉全閉位置，出力軸插入聯軸器四方孔內。
緊固電動執行機構和支架間的螺釘。
用手柄轉動執行機構，確認運動平衡，無偏心，無彎斜，注意不要超程。
四、安裝在電纜線
①電線管外徑是Φ9~Φ11。
②要充分采取防水對策。
③執行機構應高于電線管，使電線管內水珠不流進
執行機構以確保其安全。
用電纜時，其外徑是Φ9~Φ11的電纜。
一律不準使用與線鎖不相適應的電纜，否則水可以從線鎖進入執行機構內損壞所有內部零件上。
信號線原則上要使用屏蔽線，不要與動力線平行配線。

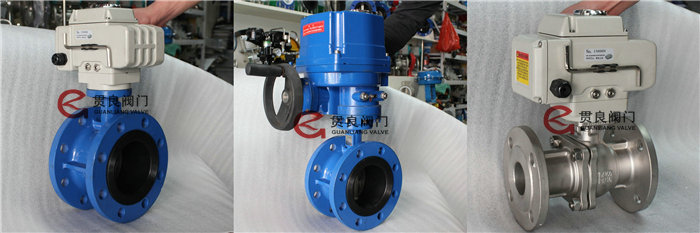

相關產品：電動球閥 電動蝶閥 電動截止閥 電動閘閥
