電磁閥知識

電磁閥工作原理和結構圖

時間:2017-04-13 20:59:05  來源:貫良自控閥門  點擊:0
電磁閥是由電磁線圈和磁芯組成,是包含一個或幾個孔的閥體。當線圈通電或斷電時,磁芯的運轉將導致流體通過閥體或被切斷,以達到改變流體方向的目的。電磁閥從原理上分為三大類(即:直動式、分步式、先導式),而從閥瓣結構和材料上的不同與原理上的區別又分為六個分支小類(直動膜片結構、分步重片結構、先導膜式結構、直動活塞結構、分步直動活塞結構、先導活塞結構)。

直動式電磁閥工作原理
通電時,電磁線圈產生電磁力把關閉件從閥座上提起,閥門打開;斷電時,電磁力消失,彈簧把關閉件壓在閥座上,閥門關閉。
特點:在真空、負壓、零壓時能正常工作,但通徑一般不超過25mm。

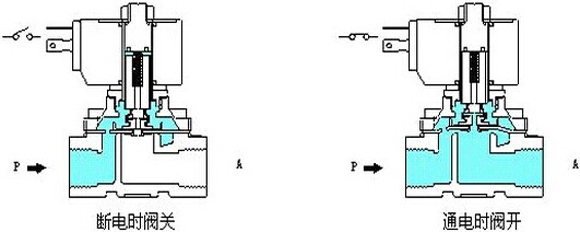

直動式電磁閥
直動式電磁閥結構圖



分布直動式電磁閥工作原理:
它是一種直動和先導式相結合的原理,當入口與出口沒有壓差時,通電后,電磁力直接把先導小閥和主閥關閉件依次向上提起,閥門打開。當入口與出口達到啟動壓差時,通電后,電磁力先導小閥,主閥下腔壓力上升,上腔壓力下降,從而利用壓差把主閥向上推開;斷電時,先導閥利用彈簧力或介質壓力推動關閉件,向下移動,使閥門關閉。
特點:在零壓差或真空、高壓時亦能可動作,但功率較大,要求必須水平安裝。

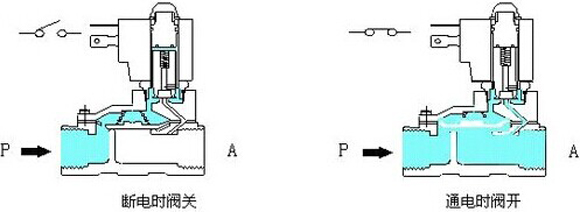

分布直動式電磁閥
分布直動式電磁閥結構圖


先導式電磁閥工作原理:
通電時,電磁力把先導孔打開,上腔室壓力迅速下降,在關閉件周圍形成上低下高的壓差,流體壓力推動關閉件向上移動,閥門打開;斷電時,彈簧力把先導孔關閉,入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差,流體壓力推動關閉件向下移動,關閉閥門。
特點:流體壓力范圍上限較高,可任意安裝(需定制)但必須滿足流體壓差條件。

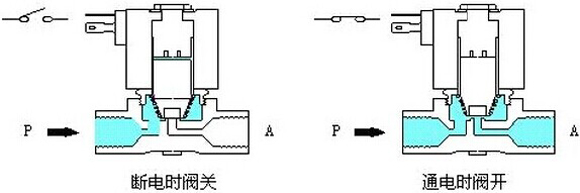

先導式電磁閥
先導式電磁閥結構圖
